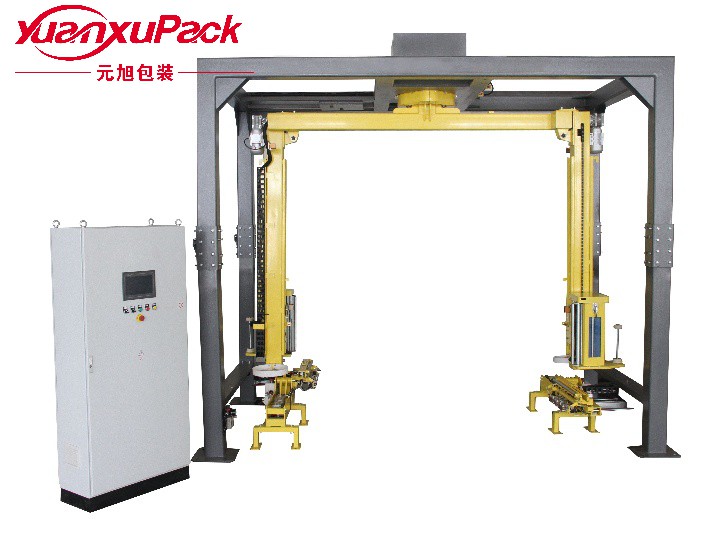

摇臂在线覆膜缠绕包装机配备顶部腹膜机构和薄膜储存机构，可对产品进行顶部腹膜。使产品在输送储存时得到更好的防护。主要适用于较轻较高且码垛后不稳定的产品或较重货物的裹包。其包装成本低、效率高。可实现无人化连生产线使用，也可单机操作。
本设备也可与前段设备如码垛机实现自动化连线。设备工作的同时产品处于静止状态，从而一定程度的降低了包装过程中产生的产品倾斜、脱落等潜在危险。托盘货物通过输送线自动运送到缠绕机的中心位置，机器自动按照设定好的参数缠绕，自动断膜，自动熔接（去掉尾巴）。
一、技术参数
摇臂覆膜在线缠绕机 Rocker arm cover film on line wrapping machine
规格/型号 Specification/Model ： YK1800FR-PL-DM
包装范围 Wrapping Size( L*W*H) ： 500-1200mm*500-1200mm*1800mm
输送高度 Conveyor Height ： 500mm
线体承重 Converyor Weight Capacity ： 2000kg
拉伸比例 Tensile ratio ： (Pre-stretch)200%-300%
包装高度 Wrapping Height ： 1800mmSpecialized Height
摇臂速度 Rotary Speed ： 15rpm,25rpm,35rpm
覆膜速度 Covering Speed ： 20/40/60托/小时/pallet/h
缠绕速度 Packing Efficiency ： 20Pallet/hr 15转/分钟/RPM/MIN
电压功率 Power Supply ： 3.3 KW, 380V,50/60HZ,单相/1 phase
包装材料 Wrapping Material ： 缠绕膜 Stretch Film 500mmW,Core dia.76mm
耗气量 Consumption Air ： 0.4-0.6Mpa
机器尺寸 Machine Dimension ： 5200*2510*3533mm
机器重量 Machine Weight ： 1580kg
非标能力 Non-standard capability ： Non-standard can be customized
二、主要性能
·PLC可编程控制，缠绕程序可选，各种参数可调。
·光电开关自动感测货物高度。
·醒目的闪光安全警告灯及紧急停机开关。
·预拉伸自动送膜机构。
·悬臂缓启动、缓停止，自动复位。
·顶部及底部缠绕数分别单独控制。
·自动、手动可切换，几乎无需日常维护。
·整机的电线 电气等装置都采用国内外知名厂商品牌，且必须要全部通过CE安全认证的厂家才有资格给我司供货，无任何安全隐患。
·整机采用多功能人机界面触摸式显示系统及PLC控制，宽大的显示屏，可实时显示设备的运行情况；强大的故障侦测系统，可实时显示故障信息，并指导维修人员如何排除故障。
摇臂系统：
·悬臂变频调速 6～18圈/分钟 可调。
·悬臂自动复位。
·悬臂安全碰触自动停机。
·悬臂快速装卸方式。
·悬臂可折叠式，方便运输。
·悬臂整体回转支承结构。
·悬臂加装整体防坠落保护装置，防止悬臂脱落坠地。
膜架系统：
·膜架上升、下降速度分别可调。
·送膜速度可调；单独的变频交流电机控制。
·顶部及底部缠绕数分别单独控制。
·薄膜系统随动机构，一拉即可。
·膜架为纯铸铁膜架,轻便稳定。
·选用耐磨胶辊,使用寿命长。
·自动上断膜系统，自动夹膜断膜烫膜一气合成。
·膜架系统为全新专利型预拉伸膜架，比普通膜架至少节省50%的包装材料成本；
·膜架安全性能更高，膜架整体的升降采用轮车式，内置8个尼龙滚轮导向滑动，增加了安全性，同时使用寿命比普通尼龙U型卡片式长5倍以上；此设计现正申请国家实用新型专利（专利号：ZL 2014 2 0011227.1）；
·膜架上升下降的端部均采用了双重限位保护，以免程序出现错误时对机体本身造成大的破坏。
断膜系统：
·采用加热丝断膜。
·断膜后采用热合式熔合膜尾部，不留尾巴。
·夹膜机构在断膜前，先把缠绕膜向下拉约200mm，使烫膜点更牢固、更美观。
·吹气装置：包装启动时，夹膜机构夹持的尾巴会放开，此时吹气装置启动，可将膜尾吹起，利用正在旋转包装的缠绕膜将尾巴包起，不留尾膜。
·在包装过程中间缠绕膜出现断裂或无膜时会自动停机报警。
覆膜系统：
·采用比货物宽度大300mm的PE片式卷筒膜，标准宽度1500mm，厚度0.6mm,每次覆顶的膜由断膜装置根据货物的大小，智能测量托盘所需尺寸后切断，然后放在货物顶端。
·覆顶膜架安装于立柱外侧，由自由滚筒和简易刹车装置辅助卷筒膜收放自如，放膜时上方夹紧气缸松开，拉膜机构上升，拉膜结束后夹紧气缸夹紧PE膜，加热丝通电断膜。
·断膜装置采用气动和电热装置共同完成。断膜后由气动夹膜机械手夹持住顶膜，然后机架上升，自动测量到货物高度后平向移动，再由光电系统测量到货物宽度，把顶膜放入货物的顶端，通过悬臂缠绕，把顶膜和货物固定在一起，形成防水式全方位包装。此机构由电机和气动共同控制。
·升降机构采用蜗轮蜗杆减速电机及变频器控制，升降架固定于2个立柱内侧，导向滑动装置采用直线导轨式，运行稳定，自润滑，无噪音。平移机构采用上下方管导向，由高强度耐磨尼龙轮滑棍式，经久耐用，安装简便。
